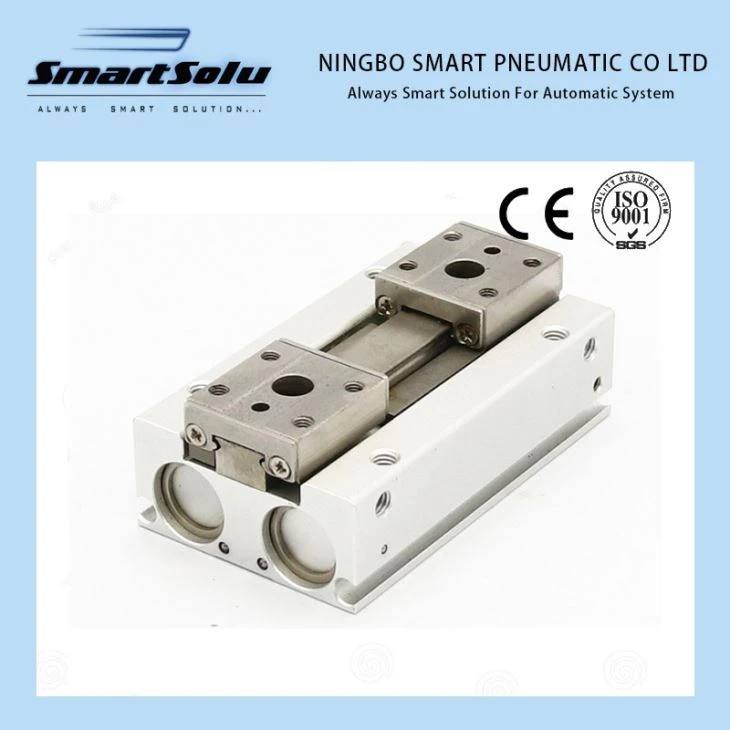

Luftzylinder mit doppeltwirkendem Luftgreifer der Serie MHF2
Die Höhe des pneumatischen Luftzylinders mit doppeltwirkendem Luftgreifer der Serie MHF2 wird auf etwa 1/3 reduziert. Durch die dünne Bauweise wird der erzeugte Moment reduziert. Der Hub kann in drei Typen unterteilt werden: kurz, mittel und lang. Die Doppelkolbenstruktur ist kompakt und hat eine große Klemmkraft.
Bestellcode:
Spezifikation:
| Flüssigkeit | Luft | |||||
| Betriebsdruck | ø8: 0,15 bis 0,7 MPa | |||||
| ø12 bis 20: 0,1 bis 0,7 MPa | ||||||
| Umgebungs- und Flüssigkeitstemperatur | –10 bis 60 ° C (ohne Kondensation) | |||||
| Wiederholbarkeit | ± 0,05 mm Anmerkung 1) | |||||
| Maximale Betriebsfrequenz | Kurzer Hub | 120 cpm | ||||
| Mittlerer Hub | 120 cpm | |||||
| Langer Schlaganfall | 60 cpm | |||||
| Schmierung | Nicht benötigt | |||||
| Aktion | Doppeltwirkend | |||||
| Signalgeber (Option) Hinweis 2) | Halbleitersignalgeber (3-Draht, 2-Draht) | |||||
Modellnummer :
| ction | Modell | Zylinderbohrung (mm) | Greifkraft Hinweis1) | Öffnen / Schließen Schlaganfall (beide Seiten) mm | Anm. 2) Gewicht (G) | Freie Kapazität (cm³) | ||||||
| Effektives Greifen Kraft pro Finger N | Finger offene Seite | Fingernahe Seite | ||||||||||
| Doppeltwirkend | MHF2-8D | 8 | 19 | 8 | 65 | 0,7 | 0,6 | |||||
| MHF2-8D1 | 16 | 85 | 1.1 | 1 | ||||||||
| MHF2-8D2 | 32 | 120 | 2 | 1.9 | ||||||||
| MHF2-12D | 12 | 48 | 12 | 155 | 1.9 | 1.6 | ||||||
| MHF2-12D1 | 24 | 190 | 3.3 | 3 | ||||||||
| MHF2-12D2 | 48 | 275 | 6.1 | 5.8 | ||||||||
| MHF2-16D | 16 | 90 | 16 | 350 | 4.9 | 4.1 | ||||||
| MHF2-16D1 | 32 | 445 | 8.2 | 7.4 | ||||||||
| MHF2-16D2 | 64 | 650 | 14.9 | 14 | ||||||||
| MHF2-20D | 20 | 141 | 20 | 645 | 8.7 | 7.3 | ||||||
| MHF2-20D1 | 40 | 850 | 15.1 | 13.7 | ||||||||
| MHF2-20D2 | 80 | 1,225 | 28 | 26.6 | ||||||||
Hauptabmessungen:
Wo verwendet werden:
Tipps:
1, die Zylinderoberfläche des Fingerzylinders mhf2: alle harte Oxidationsbehandlung, schönes Aussehen und Korrosionsbeständigkeit;
2. Der Fingerzylinderblock ist fest und haltbar: Der Zylinderblock ist innen und außen voll verstärkt und repariert, haltbar;
3. Importierter Dichtring: Präzisionsgewinde, präzise und langlebig, bessere Dichtleistung;
4. Präzisionslufteintritt und -austritt: Lufteintritt und -austritt werden mit fortschrittlicher Ausrüstung und längerer Lebensdauer präzise hergestellt.
5. Hochwertiger Sicherungsring: Das Zylinder-Bearbeitungszentrum des Fingerzylinders mhf2 wird mit genauem Lochabstand auf einmal geformt.
