Wie hoch ist der Energieumwandlungswirkungsgrad von ISO-genormten Druckluftzylindern?

Als Lieferant von Luftzylindern nach ISO-Standard werde ich oft nach der Energieumwandlungseffizienz dieser wesentlichen Komponenten in pneumatischen Systemen gefragt. Die Effizienz der Energieumwandlung ist ein entscheidender Faktor bei der Bestimmung der Leistung und Kosteneffizienz von Luftzylindern. Wenn Sie sie verstehen, können Benutzer fundierte Entscheidungen bei der Auswahl und dem Betrieb dieser Geräte treffen.

Verstehen der Energieumwandlung in ISO-Standard-Luftzylindern

Luftzylinder nach ISO-Standard sind mechanische Geräte, die die Energie von Druckluft in lineare mechanische Bewegung umwandeln. Dieser Umwandlungsprozess umfasst mehrere Schritte, von denen jeder seine eigenen Effizienzverluste mit sich bringt. Die primären Energiequellen in einem pneumatischen System sind die von einem Luftkompressor gelieferte Druckluft und die in der Druckluft gespeicherte potenzielle Energie.

Wenn Druckluft in den Luftzylinder eingeleitet wird, übt sie eine Kraft auf den Kolben aus, wodurch dieser sich bewegt. Diese lineare Bewegung wird dann auf die Last übertragen und leistet dabei nützliche Arbeit. Allerdings wird nicht die gesamte dem Luftzylinder zugeführte Energie in nutzbare mechanische Arbeit umgewandelt. Ein Teil der Energie geht aufgrund von Faktoren wie Reibung, Leckage und Wärmeableitung verloren.

Faktoren, die die Effizienz der Energieumwandlung beeinflussen

Reibung

Reibung entsteht zwischen dem Kolben und der Zylinderbohrung sowie zwischen den Dichtungen und anderen beweglichen Teilen. Diese Reibung widersetzt sich der Bewegung des Kolbens und erfordert zusätzliche Energie, um sie zu überwinden. Die Art der Dichtungen, die Oberflächenbeschaffenheit der Zylinderbohrung und die verwendete Schmierung können sich alle auf das Ausmaß der Reibung und damit auf die Energieumwandlungseffizienz auswirken.

Leckage

Luftleckagen sind ein weiterer wichtiger Faktor, der die Energieumwandlungseffizienz von Luftzylindern verringern kann. Leckagen können an den Dichtungen, Anschlüssen oder durch die Zylinderwände auftreten. Selbst kleine Lecks können zu einem erheblichen Druckluftverlust führen und die verfügbare Energie für die Ausführung nützlicher Arbeiten verringern. Eine ordnungsgemäße Installation, Wartung und die Verwendung hochwertiger Dichtungen können dazu beitragen, Leckagen zu minimieren.

Wärmeableitung

Beim Betrieb eines Luftzylinders wird ein Teil der Energie durch die Kompression und Ausdehnung der Luft sowie durch Reibung in Wärme umgewandelt. Diese Wärme wird an die Umgebung abgegeben, was zu Energieverlusten führt. Das Design des Zylinders, die Betriebsbedingungen und die Umgebungstemperatur können alle die Menge der Wärmeableitung und damit die Energieumwandlungseffizienz beeinflussen.

Kompressions- und Expansionsverluste

Auch die Kompression und Expansion der Luft im Zylinder tragen zu Energieverlusten bei. Wenn die Luft komprimiert wird, ist etwas Energie erforderlich, um den Druck zu erhöhen, und wenn sie sich ausdehnt, geht etwas Energie verloren, da die Luft auf die Umgebung einwirkt. Diese Verluste können durch die Optimierung der Zylinderkonstruktion und der Betriebsbedingungen minimiert werden.

Messung der Energieumwandlungseffizienz

Der Energieumwandlungswirkungsgrad eines Luftzylinders wird typischerweise als Verhältnis der nutzbaren mechanischen Arbeitsleistung zur zugeführten Energie ausgedrückt. Dieses Verhältnis wird oft als mechanischer Wirkungsgrad oder Gesamtwirkungsgrad des Luftzylinders bezeichnet.

Zur Berechnung der Energieumwandlungseffizienz können die folgenden Schritte befolgt werden:

1. Bestimmen Sie den Energieeintrag: Dies ist die Gesamtenergie, die der Luftflasche zugeführt wird, normalerweise in Form von Druckluft. Der Energieeintrag kann anhand von Druck, Volumen und Temperatur der Druckluft berechnet werden.
2. Messen Sie die nutzbare mechanische Arbeitsleistung: Dies ist die Arbeit, die der Luftzylinder an der Last verrichtet, z. B. das Heben eines Gewichts oder das Bewegen eines Gegenstands. Die mechanische Nutzarbeit kann über einen Kraftsensor und einen Wegsensor gemessen werden.
3. Berechnen Sie den Wirkungsgrad der Energieumwandlung: Die Energieumwandlungseffizienz wird dann berechnet, indem die nutzbare mechanische Arbeitsleistung durch die Energiezufuhr dividiert und mit 100 multipliziert wird, um sie als Prozentsatz auszudrücken.

Verbesserung der Energieumwandlungseffizienz

Als Lieferant von Luftflaschen nach ISO-Standard sind wir bestrebt, unseren Kunden Produkte mit hoher Energieumwandlungseffizienz anzubieten. Hier sind einige Möglichkeiten, die Energieumwandlungseffizienz von Luftzylindern zu verbessern:

Wählen Sie den rechten Zylinder aus

Die Wahl des richtigen Luftzylinders für die Anwendung ist von entscheidender Bedeutung. Berücksichtigen Sie Faktoren wie die erforderliche Kraft, Hublänge, Geschwindigkeit und Betriebsbedingungen. Ein richtig dimensionierter Zylinder arbeitet effizienter und benötigt weniger Energie, um die gleiche Aufgabe zu erfüllen.

Verwenden Sie hochwertige Dichtungen

Hochwertige Dichtungen können dazu beitragen, Luftleckagen zu minimieren und die Reibung zu verringern, wodurch die Energieumwandlungseffizienz des Luftzylinders verbessert wird. Suchen Sie nach Dichtungen aus Materialien, die geringe Reibung und hohe Verschleißfestigkeit bieten.

Optimieren Sie das pneumatische System

Der Gesamtwirkungsgrad des Pneumatiksystems kann sich auch auf die Energieumwandlungseffizienz des Luftzylinders auswirken. Stellen Sie sicher, dass der Luftkompressor richtig dimensioniert und gewartet ist und dass die Rohrleitungen und Anschlüsse so ausgelegt sind, dass Druckverluste und Leckagen minimiert werden.

Regelmäßige Wartung

Regelmäßige Wartung ist unerlässlich, um die maximale Effizienz des Luftzylinders aufrechtzuerhalten. Dazu gehört die Prüfung auf Undichtigkeiten, das Schmieren der beweglichen Teile und der Austausch verschlissener oder beschädigter Komponenten.

Unsere ISO-Standard-Luftzylinder

In unserem Unternehmen bieten wir eine breite Palette an Luftzylindern nach ISO-Standard an, die für eine hohe Energieumwandlungseffizienz und zuverlässige Leistung ausgelegt sind. Unser Produktportfolio umfasst:

• DNC-Pneumatikzylinder: Diese Zylinderserie zeichnet sich durch eine kompakte Bauweise und eine hohe Kraftabgabe aus und eignet sich daher für eine Vielzahl von Anwendungen.

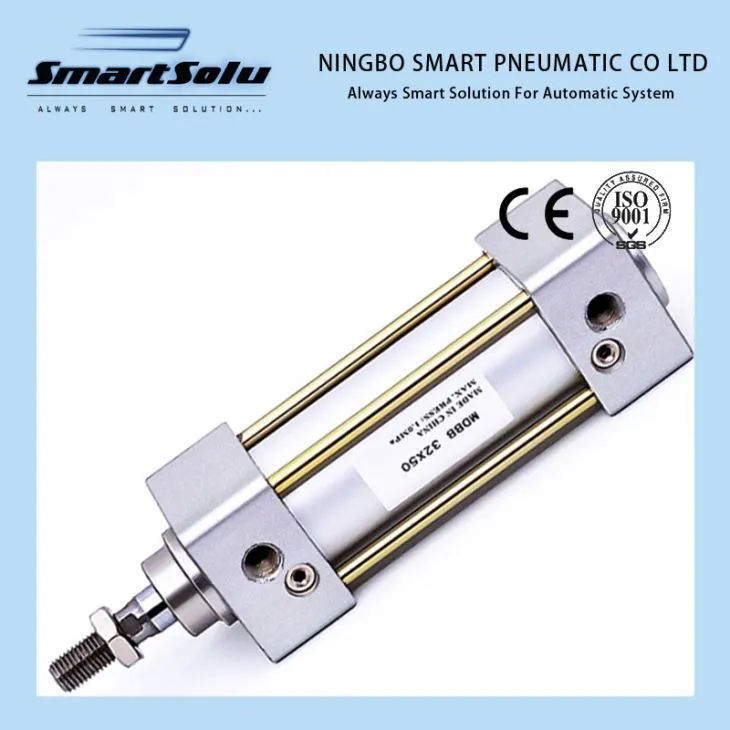

• MBB Aluminium-Pneumatikzylinder: Diese Zylinder bestehen aus leichtem Aluminium und bieten eine hervorragende Korrosionsbeständigkeit und hohe Energieeffizienz.
• Kolbenstangenloser pneumatischer Luftzylinder vom Typ CY1: Das stangenlose Design dieser Zylinder macht eine Kolbenstange überflüssig, wodurch die Gesamtlänge reduziert und die Energieumwandlungseffizienz verbessert wird.

Kontaktieren Sie uns für die Beschaffung

Wenn Sie mehr über unsere ISO-Standard-Luftzylinder erfahren möchten oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne an uns wenden. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des richtigen Produkts für Ihre Anwendung und bietet Ihnen wettbewerbsfähige Preise und exzellenten Kundenservice.

Referenzen

• Bosch Rexroth, „Pneumatische Komponenten und Systeme“, Technisches Handbuch.
• Festo, Produktkatalog „Pneumatiktechnik“.
• SMC Corporation, „Pneumatic Equipment Handbook“.
